Cara Mencetak IC BGA

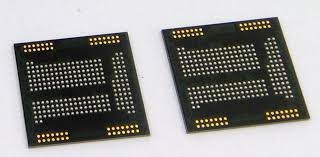

Hasil gambar untuk ic bga
Mencetak IC BGA :
  • Cabut IC BGA ,olesi fluc di atas ic setelah itu blower saat ic sudah terasa agak bergoyang  angkat menggunkan pinset. Blower di atur : Udara = 2-3, Panas : 4 –6 / 275 – 350°C.
Gambar Pemberian flux pada mesin hp
  • Hidupkan Solder Manual ini di gunakan untuk membersihkan kaki kaki ic bga yg baru kita cabut
  • Rapikan kaki – kaki(pin) IC dan tempat ic di mesin dengan solder.
Gamabar Merapikan pin ic
  • Bersihkan IC dengan tiner / cairan IPA.
  • Tempelkan kaki IC pada lubang – lubang plat  BGA ( sesuai dengan jumlah kak IC / jumlah lubang plat cetak boleh lebih banyak dari pada jumlah kaki IC BGAnya ).
  • Presisikan kaki IC BGA dengan lubang plat cetak BGA
  • Bila sudah presisi,rekatkan isolasi kertas keplat cetak BGA nya.
  •  Olesi lubang – lubang plat cetak BGA dengan timah pasta / solder paste Ratakan & jangan belepotan.
Gambar setelah di olesi dengan timah pasta

  • Blower plat cetak BGA sampai timah pasta mencair semua & sempurna.
  • Diamkan plat cetak & IC BGA kurang lebih 1 menit.
  • Setelah itu cuci plat cetak & IC BGA nya dengan tiner atau cairan IPA
  • Lepas IC BGA dari plat cetak BGA,Kemudian cuci lagi IC BGA nya dengan tiner atau cairan IPA

Gambar Hasil dari mencetak kaki ic bga
